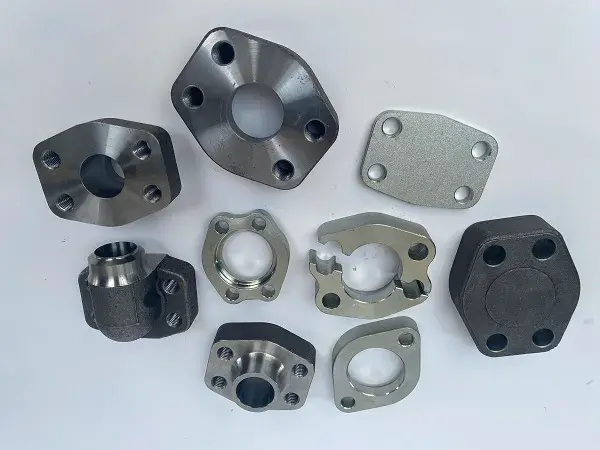

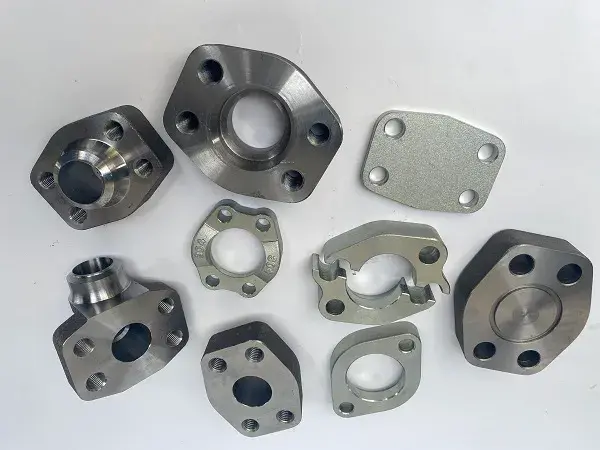

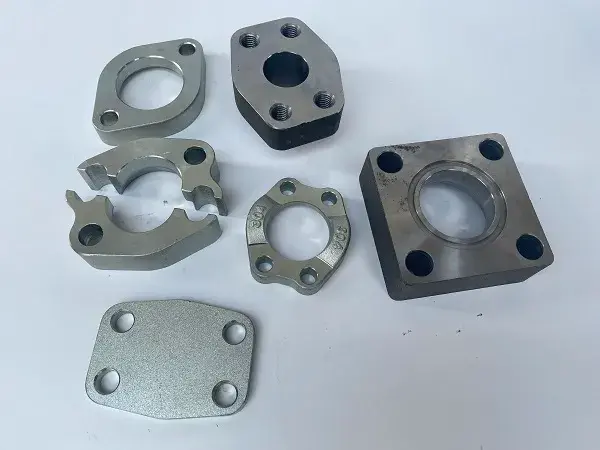

Разъемный фланец высокого давления
Разъемный фланец высокого давления
1.Высокая прочность
Применяется высококачественная легированная сталь, прошедшая термическую обработку, обладающая достаточной механической прочностью и способная выдерживать высокое давление.
2.Разъемная конструкция
Две части фланца могут быть отсоединены, что позволяет легко устанавливать его на обоих концах трубы для осуществления быстрого соединения.
3.Различные формы уплотнений
Кольцевые, плоские, резьбовые и другие формы уплотнений могут быть выбраны для адаптации к различным типам сред.
4.Индивидуальное производство
Конструкция фланца может быть изготовлена по индивидуальному заказу в соответствии с техническими характеристиками присоединяемого трубопровода и параметрами давления.
5.Быстрый монтаж
Распределение соединительных болтов разработано таким образом, чтобы облегчить быструю затяжку и монтаж для повышения эффективности работы на месте.
6.Противоотвинчивающее устройство
Применение антиослабляющих прокладок и двойных гаек предотвращает ослабление в условиях вибрации.
A-фланец
Номинальный диаметр | Рабочее давление MPa max |
Do max |
d max |
A | T | L | M | Винт GB70(8.8) |
Уплотнительное кольцо
GB3451.1 |
|
mm | in | |||||||||
3000PSI бесфланцевый | ||||||||||
15 | 1/2 | 21 | 20 | 14 | 17.5 | 38.1 | 30 | 24.3 | M8×25 | 19×3.55 |
20 | 3/4 | 21 | 30 | 20 | 22.3 | 47.6 | 35 | 32.2 | M10×30 | 25×3.55 |
25 | 1 | 21 | 38 | 28 | 26.2 | 52.4 | 40 | 38.5 | M10×30 | 32.5×3.55 |
32 | 11/4 | 21 | 42 | 33 | 30.2 | 58.7 | 45 | 43.7 | M10×35 | 37.5×3.55 |
40 | 11/2 | 21 | 48 | 42 | 35.7 | 69.9 | 50 | 50.8 | M12×35 | 47.5×3.55 |
50 | 2 | 21 | 60 | 52 | 42.9 | 77.8 | 60 | 62.8 | M12×35 | 56×3.55 |
65 | 21/2 | 17.5 | 76 | 65 | 50.8 | 88.9 | 70 | 74.9 | M12×40 | 69×3.55 |
80 | 3 | 14 | 89 | 81 | 61.9 | 106.4 | 80 | 90.9 | M16×45 | 85×3.55 |
100 | 4 | 3.5 | 114 | 106 | 77.8 | 130.2 | 80 | 115 | M16×50 | 112×3.55 |
125 | 5 | 3.5 | 140 | 132 | 92.1 | 152.4 | 80 | 140.5 | M16×55 | 136×3.55 |
6000PSI бесфланцевый | ||||||||||
15 | 1/2 | 41 | 20 | 14 | 18.2 | 40.5 | 40 | 24.6 | M8×30 | 19×3.55 |
20 | 3/4 | 41 | 30 | 20 | 23.8 | 50.8 | 45 | 32.5 | M10×35 | 25×3.55 |
25 | 1 | 41 | 38 | 28 | 27.8 | 57.2 | 50 | 38.8 | M12×40 | 32.5×3.55 |
32 | 11/4 | 41 | 42 | 33 | 31.8 | 66.7 | 55 | 44.5 | M14×45 | 37.5×3.55 |
40 | 11/2 | 41 | 48 | 42 | 36.5 | 79.4 | 60 | 51.6 | M16×50 | 47.5×3.55 |
50 | 2 | 41 | 60 | 52 | 44.5 | 96.8 | 70 | 67.6 | M20×60 | 56×3.55 |
65 | 21/2 | 32 | 89 | 65 | 58.7 | 123.8 | 75 | 89.5 | M24×8 | 69×3.55 |
80 | 3 | 32 | 114 | 81 | 71.4 | 152.4 | 80 | 114.5 | M30×100 | 85×3.55 |
B-фланец
Номинальный диаметр | Рабочее давление MPa max |
Do max |
d max |
A | T | L | M | гайка GB6170 |
Винт GB70(8.8) |
Уплотнительное кольцо
GB3451.1 |
|
mm | in | ||||||||||
3000PSI бесфланцевый | |||||||||||
15 | 1/2 | 21 | 20 | 14 | 17.5 | 38.1 | 60 | 24.3 | M8 | M8×40 | 19×3.55 |
20 | 3/4 | 21 | 30 | 20 | 22.3 | 47.6 | 70 | 32.2 | M10 | M10×40 | 25×3.55 |
25 | 1 | 21 | 38 | 28 | 26.2 | 52.4 | 80 | 39.5 | M10 | M10×45 | 32.5×3.55 |
32 | 11/4 | 21 | 42 | 33 | 30.2 | 58.7 | 90 | 43.7 | M10 | M10×45 | 37.5×3.55 |
40 | 11/2 | 21 | 48 | 42 | 35.7 | 69.9 | 100 | 50.8 | M12 | M12×50 | 47.5×3.55 |
50 | 2 | 21 | 60 | 52 | 42.9 | 77.8 | 120 | 62.8 | M12 | M12×50 | 56×3.55 |
65 | 21/2 | 17.5 | 76 | 65 | 50.8 | 88.9 | 140 | 74.9 | M16 | M16×60 | 69×3.55 |
80 | 3 | 14 | 89 | 81 | 61.9 | 106.4 | 160 | 90.9 | M16 | M16×70 | 85×3.55 |
100 | 4 | 3.5 | 114 | 106 | 77.8 | 130.2 | 160 | 115 | M16 | M16×80 | 112×3.55 |
125 | 5 | 3.5 | 140 | 132 | 92.1 | 152.4 | 160 | 140.5 | M16 | M16×80 | 136×3.55 |
6000PSI бесфланцевый | |||||||||||
15 | 1/2 | 41 | 20 | 14 | 18.2 | 40.5 | 80 | 24.6 | M8 | M8×45 | 19×3.55 |
20 | 3/4 | 41 | 30 | 20 | 23.8 | 50.8 | 90 | 32.5 | M10 | M10×50 | 25×3.55 |
25 | 1 | 41 | 38 | 28 | 27.8 | 57.2 | 100 | 38.8 | M12 | M12×65 | 32.5×3.55 |
32 | 11/4 | 41 | 42 | 33 | 31.8 | 66.7 | 110 | 44.5 | M14 | M14×70 | 37.5×3.55 |
40 | 11/2 | 41 | 48 | 42 | 36.5 | 79.4 | 120 | 51.6 | M16 | M16×80 | 47.5×3.55 |
50 | 2 | 41 | 60 | 52 | 44.5 | 96.8 | 140 | 67.6 | M20 | M20×100 | 56×3.55 |
65 | 21/2 | 32 | 89 | 65 | 58.7 | 123.8 | 150 | 89.5 | M24 | M24×120 | 69×3.55 |
80 | 3 | 32 | 114 | 81 | 71.4 | 152.4 | 160 | 114.5 | M30 | M30×140 | 85×3.55 |
Другие соединительные фланцы
Тип C - соединительный фланец без приемника
Тип D - соединительный фланец с фланцевой крышкой
Тип E - присоединительный фланец с фланцем
Тип F - без трубы Присоединительный фланец
Номинальный диаметр DN |
Рабочее давление MPa |
A | T | M | L1 | L3 | L4 | L5 | L6 | L7 | d1 | d2 | R |
3000PSI бесфланцевый | |||||||||||||
15 | 21 | 17.5 | 38.1 | 24.3 | 54 | 22 | 8 | 19 | 13 | 6.2 | 9 | 31 | 8 |
20 | 21 | 22.3 | 47.6 | 32.2 | 65 | 25 | 10 | 22 | 14 | 6.2 | 11 | 38.9 | 9 |
25 | 21 | 26.2 | 52.4 | 38.5 | 70 | 28.5 | 12 | 22 | 14 | 7.5 | 11 | 45.3 | 9 |
32 | 21 | 30.2 | 58.7 | 43.7 | 80 | 35.5 | 14 | 24 | 16 | 7.5 | 11 | 51.6 | 10 |
40 | 21 | 35.7 | 69.9 | 50.8 | 94 | 40.5 | 17 | 25 | 16 | 7.5 | 13.5 | 61.1 | 12 |
50 | 21 | 42.9 | 77.8 | 62.8 | 102 | 47.5 | 20.5 | 26 | 16 | 9 | 13.5 | 72.3 | 12 |
65 | 17.5 | 50.8 | 88.9 | 76.9 | 115 | 49.5 | 24.5 | 38 | 19 | 9 | 13.5 | 84.9 | 13 |
80 | 14 | 61.9 | 106.4 | 90.9 | 135 | 64.5 | 30 | 41 | 21 | 9 | 17.5 | 102.4 | 14 |
100 | 3.5 | 77.8 | 130.2 | 115 | 163 | 72.5 | 38 | 35 | 24 | 10.7 | 17.5 | 127.8 | 16 |
125 | 3.5 | 92.1 | 152.4 | 140.5 | 184 | 81.5 | 45 | 41 | 30 | 10.7 | 17.5 | 153.2 | 16 |
6000PSI бесфланцевый | |||||||||||||
15 | 41 | 18.2 | 40.5 | 24.6 | 56 | 23 | 8 | 22 | 16 | 7.2 | 9 | 32.5 | 8 |
20 | 41 | 23.8 | 50.8 | 32.5 | 71 | 29 | 11 | 28 | 19 | 8.2 | 11 | 42 | 10 |
25 | 41 | 27.8 | 57.2 | 38.8 | 81 | 34 | 13 | 33 | 24 | 9.0 | 13.5 | 48.4 | 12 |
32 | 41 | 31.8 | 66.7 | 44.5 | 95 | 38 | 15 | 38 | 27 | 9.8 | 15.5 | 54.8 | 14 |
40 | 41 | 36.5 | 79.4 | 51.6 | 113 | 46.5 | 17 | 43 | 30 | 12.0 | 17.5 | 64.3 | 17 |
50 | 41 | 44.5 | 96.8 | 67.6 | 133 | 56 | 21 | 52 | 37 | 12.0 | 22 | 80.2 | 18 |
65 | 32 | 58.7 | 123.8 | 89.5 | 175 | 74 | 28 | - | 45 | 20.0 | 26 | 108.5 | 25 |
80 | 32 | 71.4 | 152.4 | 114.5 | 215 | 88 | 35 | - | 55 | 25.0 | 32 | 132.5 | 31 |
Приварная головка без уплотнительного кольца
Сварочная головка с уплотнительным кольцом
Крышка фланца с уплотнительным кольцом
Тип и размер приварной головки и крышки фланца
Номинальный диаметр DN |
Рабочее давление MPa |
d1 | d2 | d3 max |
L1 | L2 | L3 | Рекомендуемый размер трубки | |
(A) d4×S |
(B) d4×S |
||||||||
3000PSI бесфланцевый | |||||||||
15 | 21 | 30.1 | 24 | 14 | 30 | 13 | 6.8 | 20×2.5 | 20×30 |
20 | 21 | 38.1 | 31.5 | 20 | 35 | 14 | 6.8 | 25×3.0 | 25×3.0 |
25 | 21 | 44.4 | 38 | 28 | 40 | 14 | 8 | 30×3.0 | 30×4.0 |
32 | 21 | 50.8 | 43 | 33 | 45 | 16 | 8 | 38×3.0 | 38×4.0 |
40 | 21 | 60.3 | 50 | 42 | 50 | 16 | 8 | 48×2.6 | 48×5.0 |
50 | 21 | 71.0 | 62 | 52 | 60 | 16 | 9.6 | 60×2.9 | 60×5.6 |
65 | 17.5 | 84.1 | 74.5 | 65 | 70 | 19 | 9.6 | 76×2.9 | 76×7.0 |
80 | 14 | 101.6 | 89 | 81 | 80 | 21 | 9.6 | 89×3.2 | 89×3.6 |
100 | 3.5 | 127 | 114 | 106 | 80 | 24 | 11.3 | 114×3.6 | 114×3.6 |
125 | 3.5 | 152.4 | 140 | 132 | 80 | 30 | 11.3 | 140×4.0 | 140×3.6 |
6000PSI бесфланцевый | |||||||||
15 | 41 | 31.7 | 24 | 14 | 40 | 16 | 7.8 | 20×3.0 | |
20 | 41 | 41.3 | 32 | 20 | 45 | 19 | 8.8 | 25×4.0 | |
25 | 41 | 47.6 | 38 | 28 | 50 | 24 | 9.5 | 30×5.0 | |
32 | 41 | 54.0 | 44 | 33 | 55 | 28 | 10.3 | 38×6.0 | |
40 | 41 | 63.5 | 51 | 42 | 60 | 30 | 12.6 | 48×8.0 | |
50 | 41 | 79.4 | 67 | 52 | 70 | 37 | 12.6 | 60×10.0 | |
65 | 32 | 108 | 89 | 65 | 75 | 45 | 20.5 | 76×12.5 | |
80 | 32 | 132 | 114 | 81 | 80 | 55 | 25.5 | 89×14.2 |
