Гофра компенсатор

Brief Description:

Индивидуальные изделия по размерам, указанным пользователем

Product Detail

Серия волнистых компенсаторов

Описание продукта
Это устройство, состоящее из металлического волнистого гофрированного шланга и структурных компонентов, обладает компенсационными функциями. Оно способно компенсировать термическую и механическую деформацию трубопровода и поглощать различные механические вибрации, что снижает напряжение деформации трубопровода и продлевает его срок службы. По сравнению с компенсаторами, имеющими аналогичные возможности компенсации, такими как тензионные расширительные стыки, манжетные компенсаторы и сферические компенсаторы, оно обладает преимуществами малого занимаемого пространства, простой установки, низкой стоимости проекта, отсутствия структурных утечек и не требует обслуживания, что делает его широко распространенным и популярным в использовании.

Индивидуальные изделия по размерам, указанным пользователем

Температура：480℃—750℃

диаметр	Число волн	Давление MPa					Площадьдействия волнового корпуса㎝²	максимальный наружный диаметр㎜	длина
		0.25	0.6	1.0	1.6	2.5			Фланец F DZ/DS(㎜)	Перехватить J DZ/DS.ZM(㎜)
		Осевойкомпенсационный㎜/жесткостьN/㎜							Фланец F DZ/DS(㎜)	Перехватить J DZ/DS.ZM(㎜)
32	8	25/21	22/26	20/26	18/63	15/98	16	225	160/250	264/280
32	16	50/11	46/14	41/14	36/32	31/47	16	225	224/291	316/321
40	8	25/28	22/44	20/44	18/89	15/106	23	244	164/259	269/289
40	16	50/14	46/22	41/22	36/45	31/55	23	244	230/304	319/334
50	8	25/30	22/51	20/70	18/70	15/138	37	259	172/276	282/306
50	16	50/16	46/26	41/35	36/35	31/70	37	259	240/342	347/372
65	8	33/28	30/35	26/44	22/55	19/68	55	270	215/294	300/322
65	12	42/16	38/22	38/32	34/40	29/50	55	270	260/334	340/362
80	8	40/20	36/26	34/33	28/41	24/54	81	284	240/338	344/366
80	10	53/14	49/17	49/21	43/26	38/33	81	284	270/368	374/390
100	6	45/47	45/60	40/75	35/93	29/117	121	304	235/317	323/345
100	10	76/26	74/32	64/40	57/50	49/63	121	304	305/381	387/409
125	5	48/38	42/47	38/59	34/74	29/92	180	334	282/314	316/342
125	9	85/23	77/29	66/36	58/45	50/56	180	334	382/386	388/414
150	5	49/42	44/50	40/62	34/78	29/97	257	364	282/339	338/367
150	8	79/34	71/43	64/51	54/59	46/65	257	364	356/399	402/427
200	4	52/49	46/55	42/68	38/78	34/111	479	442	280/348	348/372
200	6	73/31	65/44	59/52	53/58	48/78	479	442	340/402	402/426
250	4	72/30	65/34	59/42	52/45	47/55	769	507	315/379	415/379
250	6	108/16	97/21	87/35	79/39	71/47	769	507	393/459	493/399
300	4	72/51	65/55	59/59	52/65	47/71	1105	562	366/427	466/467
300	6	108/32	97/35	87/37	79/41	71/45	1105	562	464/525	564/565
350	4	72/58	65/62	59/67	52/74	47/81	1307	622	397/452	497/492
350	6	108/38	97/41	87/44	79/48	71/47	1307	622	509/564	609/604
400	4	72/54	65/58	59/62	52/68	47/75	1611	700	412/478	512/518
400	6	108/36	97/39	87/43	79/47	71/52	1611	700	522/588	622/628
450	4	108/32	97/35	87/37	79/41	71/45	1972	760	403/498	503/523
450	6	162/20	145/22	131/23	118/25	106/28	1972	760	503/658	603/648
500	4	108/59	97/64	87/68	79/75	71/82	2445	835	421/523	531/554
500	6	162/34	145/37	131/39	118/43	106/48	2445	835	531/665	631/742
600	4	108/74	97/80	87/85	79/94	71/103	3534	980	478/548	578/588
600	6	162/42	145/45	131/49	118/53	106/60	3534	980	658/678	758/781
700	4	108/67	97/72	87/77	79/85	71/95	4717	1110	490	590
700	6	162/42	145/45	131/49	118/53	106/60	4717	1110	690	790
800	4	120/88	108/95	102/102	94/112	82/123	5833	1265	502	602
800	6	183/67	164/72	156/77	144/85	125/93	5833	1265	610	710
900	4	120/84	108/90	102/97	94/107	82/117	7620	1186		698
900	6	183/60	164/65	156/69	144/76	125/84	7620	1186		850

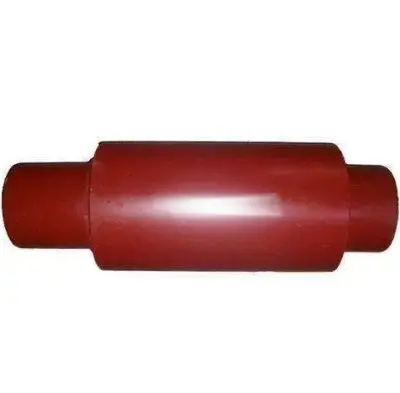

Температура：480℃—750℃

номинальныйдиаметр	Давление 0.6MPa		1.0MPa		1.6MPa		эффективная площадь A ㎝²	сварной трубопровод d×t ㎜	общая длина L ㎜	вес kg F/H
номинальныйдиаметр	осьовое перемещение /осьовая жесткость㎜/(N/㎜)	поперечное положение/поперечная жесткость㎜/（N/㎜）	осьовое перемещение /осьовая жесткость㎜/(N/㎜)	поперечное положение/поперечная жесткость㎜/（N/㎜）	осьовое перемещение /осьовая жесткость㎜/(N/㎜)	поперечное положение/поперечная жесткость㎜/（N/㎜）	эффективная площадь A ㎝²	сварной трубопровод d×t ㎜	общая длина L ㎜	вес kg F/H
100	30/210	96/8.0	28/252	86/9.6	26/302	78/12	154	∅108×4	1000	30
		200/2.0		180/2.5		162/3.1			1500	36
		306/0.89		275/1.1		248/1.3			2000	41
		411/0.50		370/1.1		333/0.75			2500	47
125	33/170	83/18	31/204	78/21.6	29/245	75/25.9	180	∅133×4	1000	39
		115/6.8		109/8.2		103/9.8			1500	43
		198/3.5		188/4.2		178/5.0			2000	51
		269/1.8		255/2.2		242/2.6			2500	62
150	32/290	65/21	30/348	61/25.2	27/417	58/30.2	299	∅159×4.5	1000	42
		136/5.4		129/6.5		122/7.8			1500	53
		107/2.4		197/2.9		186/3.5			2000	63
		279/1.4		265/1.68		251/2.1			2500	74
200	48/326	72/47	43/391	68/56.4	40/469	65/70.5	531	∅219×6	1000	72
		160/11		152/13.2		144/16.5			1500	89
		250/5.0		237/6.0		225/7.5			2000	106
		341/2.8		324/3.4		291/4.1			2500	106
250	46/400	127/20	43/480	114/25	38/576	108/30	774	∅273×8	1500	121
		199/9.0		179/10.8		170/13.5			2000	150
		271/5.0		257/6.0		231/7.5			2500	178
		343/3.2		325/3.8		293/4.6			3000	206
300	59/336	134/25	56/403	127/30	50/486	121/36	1069	∅325×8	1500	146
		213/11		202/13.2		192/15.8			2000	179
		292/6.0		277/7.2		263/8.6			2500	213
		372/3.8		353/4.6		335/5.4			3000	246
350	58/366	107/40	55/402	102/44	52/442	96/48	1263	∅377×8	1500	171
		178/16		169/18		161/22			2000	208
		250/8.5		237/10		226/12			2500	245
		322/5.3		306/6.9		290/9.6			3000	282
400	57/415	92/58	54/448	87/63	51/492	83/69	1612	∅426×8	1500	192
		154/23		142/25		135/27			2000	235
		215/12		204/13		196/15			2500	378
		278/7.7		264/9		250/11			3000	321
450	55/415	81/80	52/456	77/88	49/484	73/96	1995	∅478×8	1500	218
		135/32		128/35		122/38			2000	268
		189/17		180/19		171/21			2500	319
		243/11		230/12		218/13			3000	370
500	90/746	36/241	72/895	32/260	58/984	29/281	2625	∅529×10	1400	535
		68/89		62/96		56/104			1700	581
		102/42		92/45		83/49			2000	627
		126/28		113/30		102/32			2200	658
		166/18		149/19		134/21			2500	704
		198/12		178/13		160/14			2800	750
600	94/820	42/208	85/886	38/224	75/948	34/242	3590	∅630×10	1500	648
		71/102		64/110		58/118			1800	702
		106/47		95/51		86/55			2200	775
		135/30		121/32		111/35			2500	830
		168/21		156/23		141/25			2800	884
		199/14		183/15		168/17			3200	957

Температура：480℃—750℃

диаметр	длина	Числоволн	Давление MPa			Площадьдействия волнового корпуса㎝²	максимальный наружный диаметр㎜
			0.6	1.0	1.6
			Осевойкомпенсационный зазор㎜/жесткостьN/㎜
32	338	12	24/296	22/376	20/420	37	∅240
32	479	24	48/153	44/189	40/212	37	∅240
40	413	12	39/184	35/223	31/280	55	∅250
40	630	24	77/92	70/112	62/140	55	∅250
50	432	10	41/231	39/255	37/286	81	∅270
50	654	20	82/116	78/126	74/143	81	∅270
65	488	10	41/231	39/255	37/286	82	∅290
65	756	20	82/116	78/126	74/143	82	∅290
80	506	9	56/196	53/232	50/278	121	∅308
80	789	18	112/98	106/116	100/139	121	∅308
100	532	8	61/167	57/218	54/256	180	∅336
100	789	16	122/84	114/109	108/128	180	∅336
125	616	8	82/278	78/301	75/320	257	∅368
125	966	16	164/129	156/151	150/160	257	∅368
150	950	8	124/125	112/154	89/330	535	∅450
150	1540	16	250/56	210/87	160/113	535	∅450
200	950	8	130/155	100/126	70/409	779	∅505
200	1550	16	250/75	200/113	160/205	779	∅505
250	1080	8	161/111	130/162	105/378	1075	∅566
250	1800	16	320/51	260/94	201/119	1075	∅566
300	1090	8	161/138	130/194	100/338	1269	∅600
300	1820	16	320/54	260/100	200/168	1269	∅600
350	1090	8	165/165	132/221	99/438	1619	∅676
350	1820	16	320/71	250/121	200/218	1619	∅676
400	1110	8	162/164	132/290	101/468	2008	∅710
400	1840	16	310/76	251/145	190/268	2008	∅710
450	1110	8	152/131	124/339	100/532	2428	∅768
450	1840	16	301/81	251/170	190/245	2428	∅768
500	1475	6	190/180	150/515	150/765	3473	∅975
500	2405	12	371/90	300/175	300/298	3473	∅975
600	1540	6	195/231	150/754	140/765	4766	∅1090
600	2540	12	391/121	290/364	280/480	4766	∅1090
700	1540	6	200/222	155/601	150/832	6068	∅1190
700	2540	12	400/112	300/400	290/478	6068	∅1190
800	1540	6	201/200	164/497	150/897	7528	∅1290
800	2540	12	400/135	321/451	299/583	7528	∅1290
900	1605	6	220/206	230/635	220/765	9328	∅1460
900	2685	12	430/154	460/337	442/388	9328	∅1460
1000	1605	6	220/356	230/615	220/763	11118	∅1560
1000	2685	12	430/268	460/303	442/418	11118	∅1560
1100	1605	6	210/273	230/654	221/754	13066	∅1660
1100	2685	12	428/187	460/347	442/414	13066	∅1660
1200	1605	6	210/308	230/757	221/832	15170	∅1760
1200	2685	12	420/104	460/488	443/601	15170	∅1760
1300	1605	6	220/356	230/864	221/864	17432	∅1860
1300	2685	12	410/132	450/432	435/626	17432	∅1860
1400	1605	6	212/398	231/645	226/889	19851	∅1960
1400	2685	12	410/198	450/466	430/665	19851	∅1960
1500	1605	6	201/321	230/978	220/984	22427	∅2060
1500	2685	12	400/187	449/422	432/665	22427	∅2060

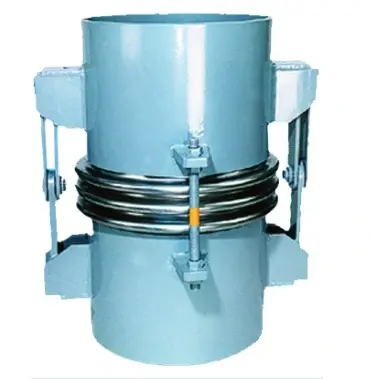

Температура：480℃—750℃

диаметр	Числоволн	Давление MPa
		0.25	0.6	1.0	1.6	2.5
		длина㎜угловойкомпенсационныйзазор㎜/(градус) жёсткость N.m/градус
150	4	600/±6.1/12	600/±5.0/23	600/±4.3/36	600/±3.4/76	600/±3.0/87
200		600/±8.9/23	600/±6.4/50	650/±5.1/115	650/±4.3/115	700/±3.5/278
250		600/±6.8/36	600/±4.9/79	650/±3.6/200	650/±3.3/320	700/±3.9/489
300		650/±7.2/36	650/±4.9/109	650/4.0/278	750/±3.5/488	750/±3.2/594
350		650/±7.0/49	650/±3.9/109	700/±3.3/314	750/±2.8/765	800/±2.7/832
400		650/±5.5/78	660/±4.2/123	700/±3.5/502	750/±2.6/987	850/±3.0/1186
450		750/±5.0/98	750/±3.4/293	750/±2.9/754	850/±2.9/1675	1000/±2.2/1312
500		750/±5.1/121	750/±3.3/469	750/±2.2/987	850/±1.9/1532	1000/±2.3/2145
600		850/±6.1/187	850/±4.4/399	900/±3.2/1869	1000/±2.9/1150	1100/±2.0/2254
700		850/±5.9/185	850/±4.2/577	950/±3.8/3768	1100/±3.0/1507
800		900/±5.5/455	900/±3.4/764	1000/±3.9/1665	1100/±2.6/2987
900		900/±4.9/464	900/±3.3/1054	1000/±3.8/1562	1200/±2.2/3398
1000		1000/±5.1/498	1000/±3.1/2020	1100/±2.9/5648	1200/±2.5/5064
1100		1000/±4.2/765	1000/±3.1/2525	1100/±2.8/7589	1300/±2.6/7356
1200		1000/±4.1/769	1000/±2.8/3386	1200/±3.1/9870	1400/±2.9/7598
1400		1100/±3.1/1336	1100/±2.2/5648	1200/±2.2/16630
1500		1100/±3.9/1874	1100/±2.1/6489	1300/±2.5/13353

Температура：480℃—750℃

диаметр	Давление MPa
	0.25					0.6
	общечисловолн	длина ㎜	Осевойкомпенсационный зазор㎜	осьоваяжесткость/㎜/㎜	максимальный радиальный размер/㎜	общечисловолн	длина ㎜	Осевойкомпенсационный зазор㎜	осьоваяжесткость N/㎜	максимальный радиальный размер/㎜
600	12	2000	88	550		12	2250	60	2210
	18	2300	130	350	∅1173	18	2600	89	1985	∅1220
	24	2700	170	225		24	2950	110	1100
700	12	2000	87	765		12	2250	55	4945
	18	2300	124	498	∅1331	18	2600	89	1298	∅1365
	24	2700	168	375		24	2950	113	1789
800	12	2000	99	530		12	2250	54	3645
	18	2300	150	338	∅1474	18	2600	76	4879	∅1520
	24	2700	200	205		24	2950	91	3462
900	12	2000	110	564		12	2250	56	2458
	18	2300	160	316	∅1634	18	2600	87	1098	∅1670
	24	2700	220	265		24	2950	120	1356
1000	12	2000	119	556		12	2250	58	2098
	18	2300	170	359	∅1808	18	2600	89	1987	∅1840
	24	2700	221	265		24	2950	111	1501
1200	12	2100	120	646		12	2400	66	3104
	18	2450	168	432	∅2170	18	2750	94	1375	∅2130
	24	2900	231	232		24	3110	130	1569
1400	12	2100	121	765		12	2460	73	2766
	18	2450	184	465	∅2430	18	2850	112	1845	∅2380
	24	2900	231	359		24	3240	142	1864
1500	12	2100	115	789		12	2460	54	4595
	18	2450	160	569	∅2576	18	2850	76	3564	∅2530
	24	2900	212	446		24	3240	99	2025
1600	12	2300	113	986		12	2660	85	2654
	18	2700	160	645	∅2740	18	3060	112	1254	∅2688
						24	2450	151	1498
1800	12	2350	115	960		12	2660	77	3452
	18	2700	164	765	∅3040	18	3606	112	2100	∅2968
						24	3450	112	2100
2000	12	2450	131	958		12	2660	81	3088
	18	2950	190	765	3340	18	3060	120	2977	∅3288
						24	3450	162	1544

Температура：480℃—750℃

диаметр	Числоволн	Давление MPa					Площадьдействия волнового корпуса㎝²	максимальный наружный диаметр㎜	размер порта трубопровода ㎜	общая длина L ㎜
		0.25	0.6	1.0	1.6	2.5
		Осевойкомпенсационный㎜/жесткостьN/㎜
32	8	13/153	12/318	12/318	12/635	10/1206	37	110	∅38×3.5	360
	16	26/76	24/158	24/158	24/138	20/603				444
	32	53/38	48/79	48/79	48/159	40/302				621
40	8	14/153	12/318	12/318	12/635	10/1230	37	115	∅45×3.5	360
	16	27/76	24/158	24/158	24/318	20/603				445
	32	52/38	48/79	48/79	48/159	40//303				620
50	8	14/153	12/318	12/318	12/635	11/1310	37	120	∅57×3.5	361
	16	27/76	24/158	24/158	24/318	23/655				445
	32	52/38	48/79	47/79	48/159	46/328				621
65	8	19/213	18/213	18/213	18/424	15/841	55	159	∅73×4	377
	16	30/142	29/142	27/142	27/283	25/421				425
	24	60/71	58/107	54/107	54/142	50/211				581
80	8	30/179	30/179	30/358	29/358	27/650	81	162	∅89×4	430
	10	54/143	37/143	37/286	37/286	32/325				466
	20	108/72	74/72	74/143	74/143	64/163				660
100	6	34/138	34/277	33/417	33/417	32/817	121	180	∅108×4	410
	10	56/83	56/166	56/250	54/250	50/409				492
	20	112/42	112/83	112/125	108/125	100/205				712
125	5	37/136	36/272	36/408	35/408	33/801	180	221	∅133×4	410
	9	66/76	65/151	65/227	63/227	60/401				412
	18	132/38	130/76	130/114	126/114	120/202				711
150	5	49/100	49/200	48/300	45/456	44/845	257	245	∅159×4.5	433
	8	88/63	78/125	77/188	71/286	65/423				518
	16	159/32	156/63	154/94	142/143	130/211				756
200	4	58/95	56/193	56/288	56/480	55/800	479	327	∅219×6	475
	6	86/63	85/128	85/192	84/320	80/927				553
	12	172/32	170/64	170/96	168/160	160/200				800
250	4	75/170	74/343	63/588	53/930	50/1856	769	404	∅273×8	500
	6	112/113	110/228	95/392	80/620	78/927				620
	12	220/57	220/114	190/196	160/310	156/464				984
300	4	73/250	72/503	65/830	57/1253	54/2142	1105	451	∅325×8	584
	6	110/167	109/335	97/553	85/835	80/1071				713
	12	220/84	218/168	194/277	170/418	160/536				1116
350	4	79/263	78/523	72/840	64/1265	62/2865	1307	500	∅377×10	614
	6	119/175	117/348	107/560	97/843	90/1342				759
	12	238/88	234/174	214/280	194/442	180/671				1216
400	4	83/280	73/458	70/918	65/1373	63/3675	1611	537	∅426×10	625
	6	125/187	109/305	102/612	97/915	90/1838				771
	12	250/94	218/153	204/306	194/458	180/920				1225
450	4	98/203	96/405	82/690	69/2305	65/4350	1972	632	∅478×10	620
	6	147/135	144/270	124/460	103/1537	90/2175				762
	12	294/68	288/135	248/230	206/769	180/1087				1200
500	4	102/212	100/423	84/728	70/2452	65/4256	2445	699	∅529×10	624
	6	153/142	149/282	126/485	105/1635	90/2128				766
	12	306/71	298/141	252/243	210/818	180/1064				1216
600	4	123/265	121/530	86/1468	99/1740	95/2842	3534	806	∅630×10	676
	6	185/177	184/353	148/978	140/1160	120/1420				848
	12	370/89	362/177	358/489	280/580	240/710				1382
700	4	128/287	126/573	87/1625	85/2972	84/4100	4717	915	∅720×10	708
	6	192/192	188/382	168/1083	131/1982	120/2050				882
	12	384/96	376/191	336/542	262/991	240/11025				1422
800	4	128/310	126/620	84/1778	85/3183	84/6234	5822	1005	∅820×10	724
	8	256/155	252/310	168/889	170/1591	168/3117				1071
	12	384/103	378/207	252/595	241/1061	236/1558				1538
900	4	151/378	149/758	118/1329	117/2575		7620	1137	∅920×10	792
	8	302/189	298/379	236/664	234/1288					1211
	12	453/126	447/253	351/443	354/825					1650
1000	4	140/423	140/845	115/2770	90/5038		9043	1227	∅1020×10	800
	8	280/212	280/423	230/1385	180/2519					1200
	12	420/141	420/282	345/923	270/1679					1616

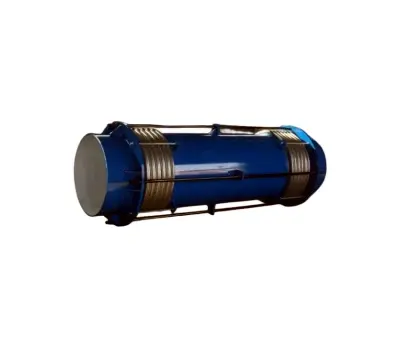

номер	номинальный DN㎜	общая длиналродуктаL㎜						максимальные габариты врадиалъном налравлени B×F㎜	размер порта трубопровода ㎜

		Уo/KYo Yo﹣Осевойкомпенсационный㎜ KYo－поперечнаяжесткостьN/㎜
1	100	±91/81.2	±192/2.2	±283/1.2	±385/0.6			320×385	∅108×4
2	150	±67/22.1	±136/5.5	±214/2.4	±275/1.3			350×415	∅159×5
3	200	±56/68.8	±141/13.6	±233/5.6	±320/3.2			500×565	∅219×6
4	250		±125/24.4	±192/10.2	±265/5.4	±340/3.5		500×565	∅273×8
5	300		±120/30.2	±205/12.1	±274/6.5	±350/4.2		545×600	∅325×8
6	350		±105/49.2	±170/18.1	±255/9.3	±325/5.6		570×635	∅377×8
7	400		±80/70.6	±150/26.1	±220/13.4	±280/8.1		770×765	∅426×8
8	450		±60/127.7	±120/42.3	±170/20.8	±230/12.3		770×850	∅478×8
9	500		±60/170.4	±100/56.5	±155/27.8	±215/16.2		815×890	∅529×8
10	600		±65/505	±120/151	±185/71.2	±255/41.2	±325/26.6	900×985	∅630×8
11	700		±50/754.7	±110/224.2	±175/105.5	±230/60.7	±290/39.5	∅975	∅720×10
12	800		±40/1030.6	±95/306.2	±150/143.8	±205/83.2	±260/54	∅1070	∅820×10
13	900		±45/1357.6	±90/400.4	±145/191	±190/110.1	±240/71.6	∅1175	∅920×10
14	1000		±50//922.4	±110/274.1	±175/128.7	±240/74.2	±305/48.3	∅1300	∅1020×10

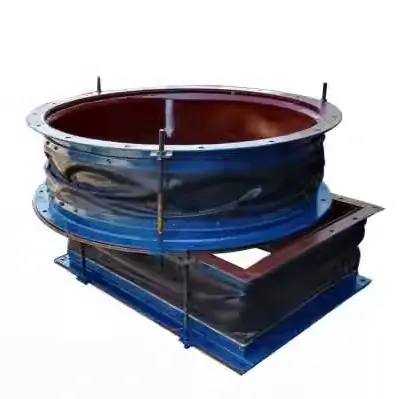

Температура：480℃—750℃

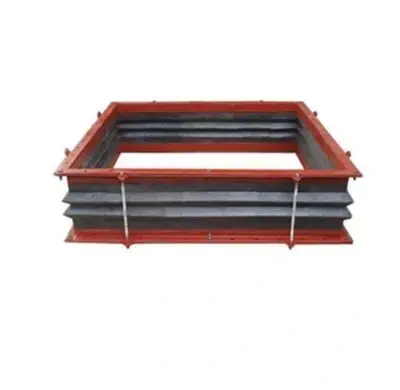

размер наторце Lp×Ls（㎜）		1000×800		1500×800		2000×800		2500×800		3000×800
Числоволн n		2	4	2	4	2	4	2	4	2	4
компенсация Xo（㎜）		42	21	42	21	42	21	42	21	42	21
общая длина L ㎜	∟0	310	470	310	470	310	470	310	470	310	470
	∟2	360	520	360	520	360	520	360	520	360	520
	∟3	410	570	470	570	410	570	410	570	410	570
	∟4	460	620	460	620	460	620	460	620	460	620
осьоваяжесткость KX（kgf/㎜）		0.0211 XL'	0.0106 XL'	0.0211 XL'	0.0106 XL'	0.0211 XL'	0.0106 XL'	0.0211 XL'	0.0106 XL'	0.0211 XL'	0.0106 XL'

размер наторце Lp×Ls（㎜）		3500×800		4000×800		5000×800		4500×800		3171×800
Числоволн n		2	4	2	4	2	4	2	4	2	4
компенсация Xo（㎜）		21	38	21	38	21	38	21	38	21	38
общая длина L ㎜	L0	310	470	310	470	310	470	310	470	310	470
	L2	360	520	360	520	360	520	360	520	360	520
	L3	410	570	410	570	410	570	410	570	410	570
	L4	460	620	460	620	460	620	460	620	460	620
осьоваяжесткость KX（kgf/㎜）		0.0211 XL'	0.0357 XL'	0.0211 XL'	0.0357 XL'	0.0211 XL'	0.0357 XL'	0.0211 XL'	0.0357 XL'	0.0211 XL'	0.0357 XL'
