Вращающиеся соединения типа KKDN
Вращающиеся соединения типа KKDN

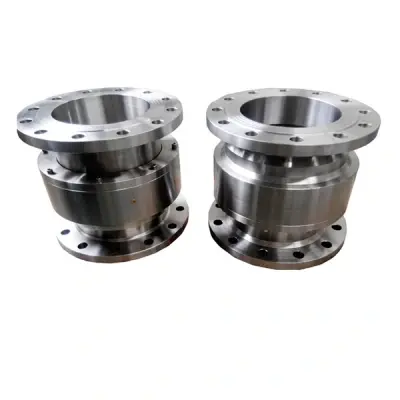

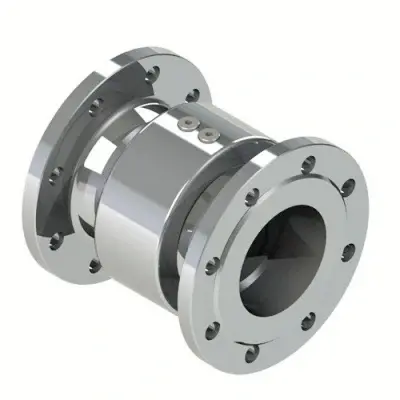

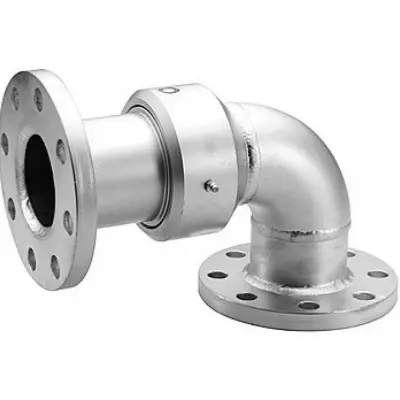

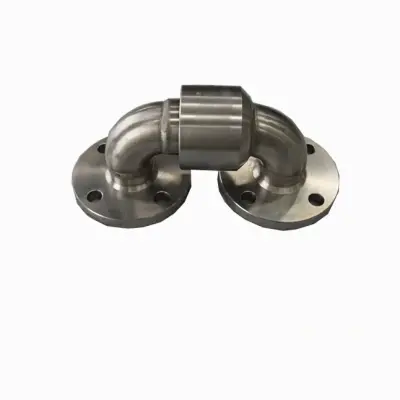

Тип вращающегося соединительного элемента KKDN представляет собой универсальный продукт, подходящий для использования в различных ситуациях и пригодный для множества сред, таких как вода, сточные воды, гидравлическое масло, другие масла, химические продукты, газы и бытовые жидкости, такие как молоко, соки, шоколад и т.д.
Путем соединения вращающегося соединительного элемента с гибкими трубами и изгибными компонентами можно создать различные структурные конфигурации гибких трубопроводов.
Мы предлагаем готовые комплекты гибких трубопроводов с возможностью установки уплотнительных элементов из различных материалов в зависимости от требований и температурных условий места применения.
По требованию клиента мы можем использовать двойные уплотнения - внутренние и внешние - в вращающемся соединительном элементе, чтобы обеспечить полную герметичность.
Тип вращающегося соединительного элемента KKDN может быть произвольно комбинирован с различными резьбовыми или фланцевыми соединительными элементами. Мы рекомендуем при заказе вращающегося соединительного элемента также заказать необходимые соединительные элементы. Соединительные элементы с фланцем также доступны.
Характеристики продукции
Рабочая среда: вода, ВОЗДУХ, ПАР, масло
Температура (макс.):200℃
Давление (макс.):200 BAR
Частота вращения (макс.):50об/мин
Модель | D | D1 | D2 | D3 | N | L | R | T | U |
DN20 | 56 | 105 | 75 | 56 | 20 | 160 | 16 | 4 | 14 |
DN25 | 62 | 116 | 85 | 65 | 25 | 170 | 14 | 4 | 14 |
DN32 | 88 | 140 | 100 | 80 | 30 | 170 | 18 | 4 | 14 |
DN40 | 95 | 150 | 110 | 84 | 40 | 170 | 18 | 4 | 18 |
DN50 | 105 | 165 | 125 | 99 | 50 | 180 | 20 | 4 | 18 |
DN65 | 115 | 185 | 145 | 122 | 65 | 180 | 20 | 4 | 18 |
DN80 | 140 | 200 | 160 | 138 | 80 | 190 | 20 | 8 | 18 |
DN100 | 150 | 220 | 180 | 156 | 100 | 200 | 22 | 8 | 18 |
DN125 | 175 | 250 | 210 | 136 | 125 | 260 | 22 | 8 | 18 |
DN150 | 240 | 285 | 240 | 212 | 150 | 270 | 22 | 8 | 22 |
DN200 | 270 | 340 | 295 | 266 | 200 | 280 | 25 | 12 | 22 |
DN250 | 320 | 405 | 355 | 319 | 250 | 300 | 29 | 12 | 26 |
DN300 | 380 | 460 | 410 | 368 | 300 | 340 | 30 | 12 | 26 |
DN350 | 420 | 520 | 470 | 429 | 350 | 370 | 38 | 16 | 26 |
